連線與側錄RS232的通訊資料

因為有一台機器要與PC端互相通訊資料,雙方以Serial Port連線,
所以在網路上找看看是否有免費的側錄程式,讓我們了解資料的組成,
因為實際的操作與手冊不符,無論我們如何試,就是無法成功,
所以想要以側錄程式來觀察機器與PC程式之間是如何溝通。
換句話說,就是在開啟廠商的通訊程式後,由旁觀察程式與機器的通訊,
之前我是把原本的線皮割開,以另一個RS232的頭接到原來的線上,
變成三頭的RS232,其中兩個接頭共用一個另一端的接頭,再接上機器,
另一端必需準備兩台電腦,分別接上兩個共用線的接頭,其中一台電腦開啟程式,
另一台開啟另一個RS232接收程式,藉此側錄通訊,十分的麻煩。
而這類的程式好像不是很好找,找了幾個都失敗後,終於找到一個免費好用的程式。

程式名稱:AccessPort
官方網站:http://www.sudt.com/en/ap/

從網站下載回來之後,不用安裝,直接執行程式即可,我的作業系統是Win7專業版,
使用上一切都是正常的。

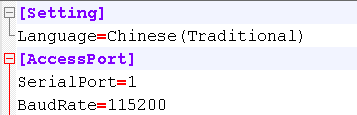

支援繁體中文語系,可在AccessPort.ini內修改語系,如下圖:



主要分為為兩個部份,一個是Terminal;另一個是Monitor。

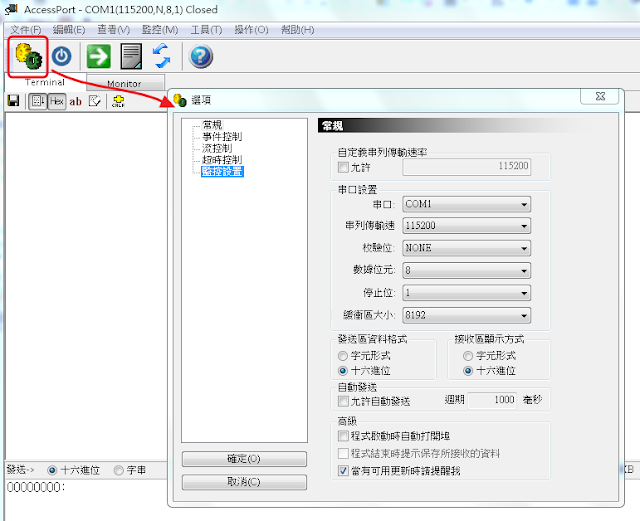

Terminal就跟其他的Serial Port程式一樣,可以設定連線到RS232,還可以發送字元。




而側錄就是Mointor,先選擇要監控的Port,如下圖




再按下監控鍵就可以側錄RS232的串流資料了。
